IMAGES
ITEM INFORMATION
Size : 60-20-31
Time : 1h7m
Material : PLA
Time : 1h7m
Material : PLA
DESIGN
VisNut
LICENSE
Paper towel dispenser “noseru-dake”
by VisNut
is licensed under the Creative Commons - Attribution - Share Alike license.
FILES TO DOWNLOAD
その他 - PROJECT
- リーチャー タイプ1
Reacher Type1: - ペーパータオル押さえ
Paper towel dispenser “noseru-dake”: - バンドM
Band_M: - バンドL
Band_L: - めぐすりポトン
Eye drop helper "Megusuri Poton": - 内服だけどラムネがポン!
Ramune popping (PTP package opener): - ルーペホルダー
LOUPEHOLDER: - インスリン注射器ホルダー
Insulinholder: - 体温計ホルダー
Onehanded thermo: - 歯磨きセットスタンド
toothpaste clip: - インスリン注射器スタンド
insulin storage with label: - 魚の目除圧パッド
blister avoider: - ライター着火エイド
Lighter Aid: - カードホルダー 6 ライン
cards 6line holder: - チェアフットアダプター
Chair Foot Adaptor: - キーガード Lenovo
Keyguard for Lenovo Trackpoint Keyboard KU-1255: - 片手で塗れるんです
Papier mache Holder: - ショッピングバッグハンドル:
- 間仕切り棒
Separate stick: - プラグ抜きエイド
Plug Puller (JP): - ネブライザーホースガイド
Bellows cover: - 自己注射エイド
Self-help device for self injection: - 吸引チューブホルダー
Continuous suction tube: - 点眼棒
Eyedrop Selfhelp device: - リボン/ボウタイ
Ribbon / Bowtie: - カード入れ
Card Stand: - パネルベース-14
Panel Base-14: - 水栓レバーハンドル (三角水栓)
Faucet Lever: - レベリング
Leveling: - パネルベース
Panel Base: - 有孔ボードフック
Hook for Peg board: - X スタンド
X Stand: - ひらめきマグネット
! Magnet: - カラン用レバーハンドルアタッチメント
Lever Handle Attachment for Rotary Faucet: - ストラップ A
TPU Strap for the Prusa Protective Shield: - ストラップ B
Adjustable PLA Face Shield Strap: - Sample Cuboid
Sample Cuboid:
コメント

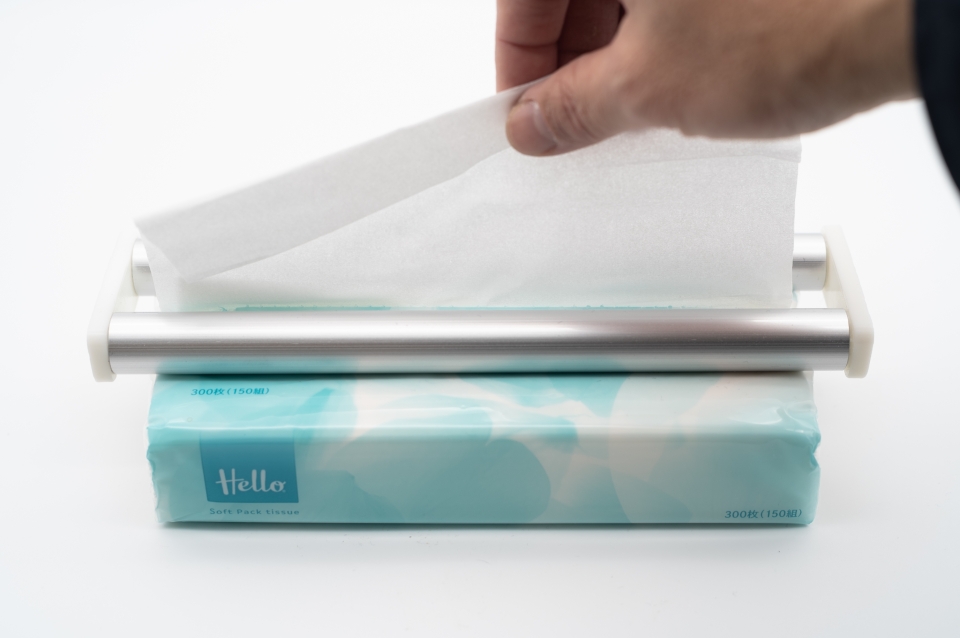

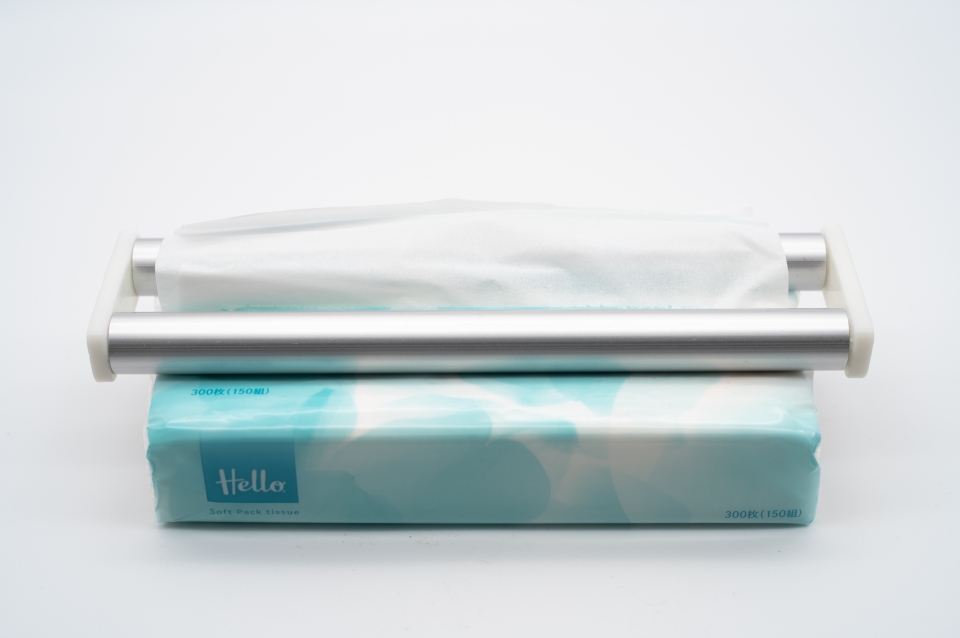

ペーパータオルのパッケージをそのまま利用して、これを重りとして押さえることで、ボックス・ティッシュを利用するように、ペーパーを片手で1枚ずつ引き出すことができるようにする器具です。3Dプリンタで作成するのは、2本のパイプをつなぐサイドパーツです。両サイドで合計2個出力してください。 使用上のポイントは、ペーパータオルのパッケージの取り出し口を、端から端まで開いておき、パッケージのフィルムを伸ばした状態で、これを載せることです。
ポイント

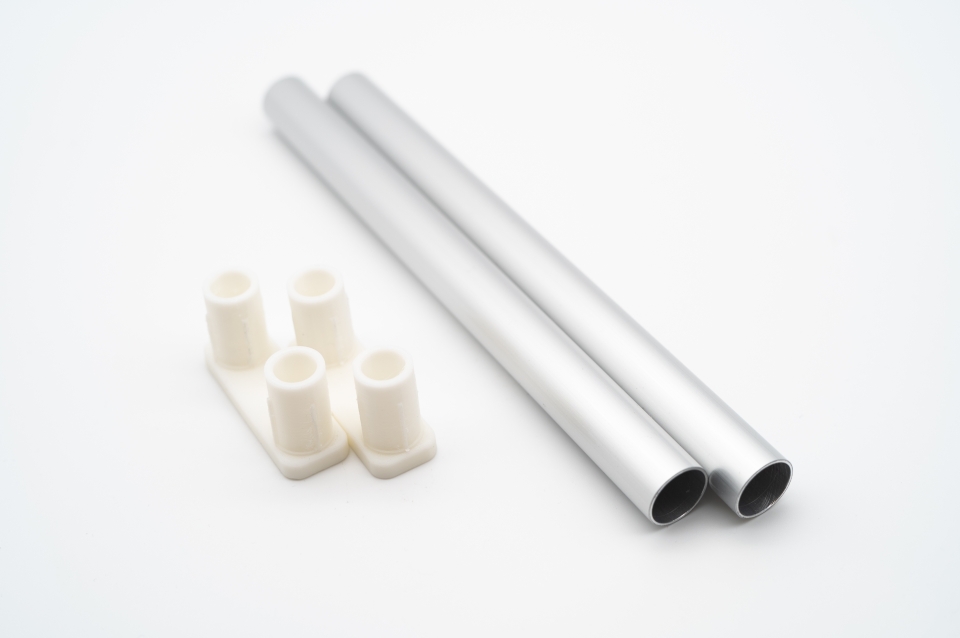

画像は、ホームセンターで入手できるパイプを使っています。
アルミ外径19mmのパイプ(内径17mm) 1m ¥624(参考価格)
パイプは自身でカットした場合は、内側のバリ取りをして下さい。制作途中、または使用中破損した際のケガ予防になります。

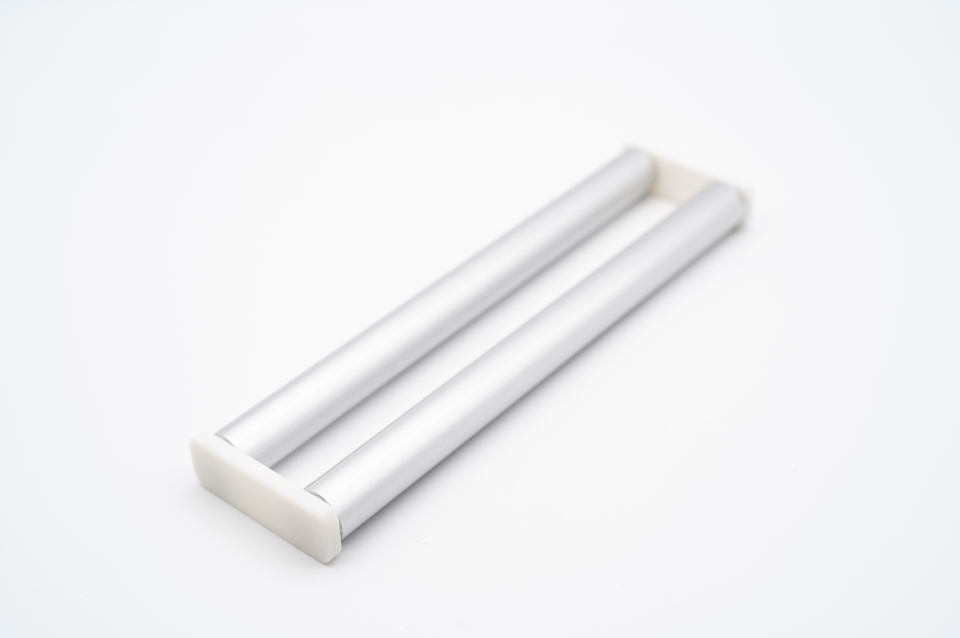

3Dプリントしたパーツで2本のパイプの片側を繋いで接着したのち、重りとして水槽の底に敷く小石や砂などを詰め、パイプの反対側のサイドパーツをつけます。

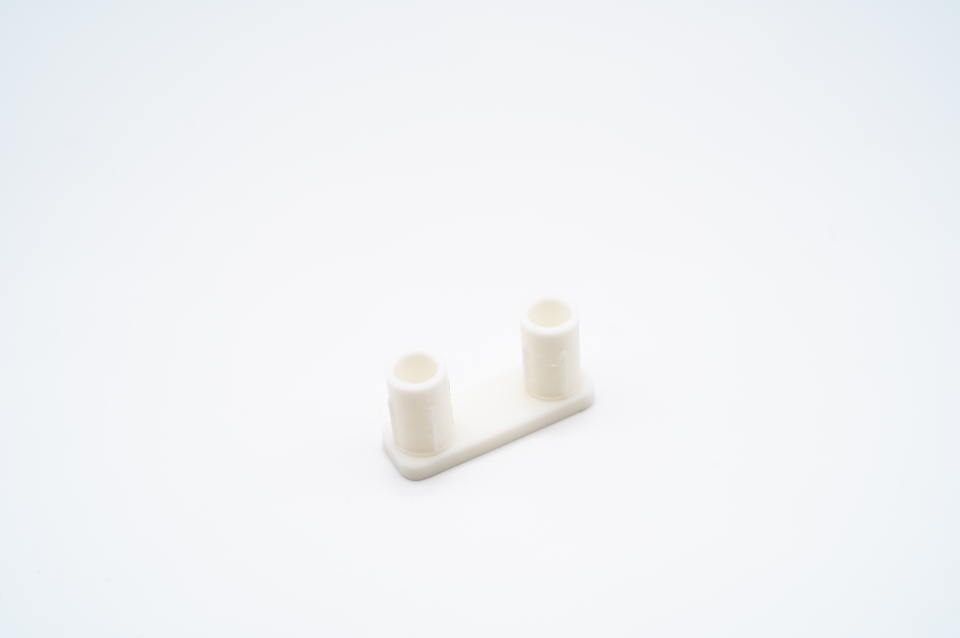

サイドパーツは、パイプ固定用にリブがつけてありますので、叩き込むだけでも組み立てられますが、PLAで出力する場合は長期の使用で破損しないために接着してください。TPU充填率100%で出力すると密着性が良くなりますので、接着する必要がない場合があります。全体のねじれが生じないように仕上げてください。
小石はギッシリ詰め込まず、少しパイプの中でカラカラと動くように(ただし長手方向のズレが出ない程度に)入れておくと、ペーパーを引き出す際のズレを吸収し、安定して乗っていてくれます。
詳細については、下記リンク参考にされてください。
https://scrapbox.io/nijikenji-20749324/ペーパータオル押さえ_3Dプリンタ仕様
